截止型玻璃->紅外透射可見吸收玻璃特性

紅外透射可見吸收玻璃特性
牌 號 厚度
(mm)
A[2856k] D65 化學穩定性 ND α×10-7
(℃)
Tg
(℃)
Ts
(℃)
S
x y Y x y Y DA DW
HWB760 3             5 4 1.532 111 534 592 2.77
HWB780 3             5 4 1.532 111 534 592 2.77
HWB800 3             5 4 1.520 98 559 615 3.05
HWB830 3             5 4 1.520 98 559 615 3.05
HWB850 3             5 4 1.520 98 559 615 3.05
HWB930 6             3 3 1.532       2.57
紅外透射可見吸收玻璃技術要求
牌 號 厚度
(mm)
λtj
(nm)
λ0
(nm)
Tλ0
(%)
K
HWB760 3 760±10 850 ≧83.6 ≧0.6
HWB780 3 780±10 900 ≧83.6 ≧0.5
HWB800 3 800±10 900 ≧83.6 ≧0.5
HWB830 3 830±10 930 ≧83.6 ≧0.5
HWB850 3 850±10 950 ≧80.0 ≧0.5
HWB930 6 930±15 1050 ≧80.0 ≧0.2
氣泡、條紋、應力類級別
牌 號 氣 泡 條 紋 應 力
HWB760 C-B 3C 3
HWB780 C-B 3C 3
HWB800 C-B 3C 3
HWB830 C-B 3C 3
HWB850 C-B 3C 3
HWB930 C 3C 3

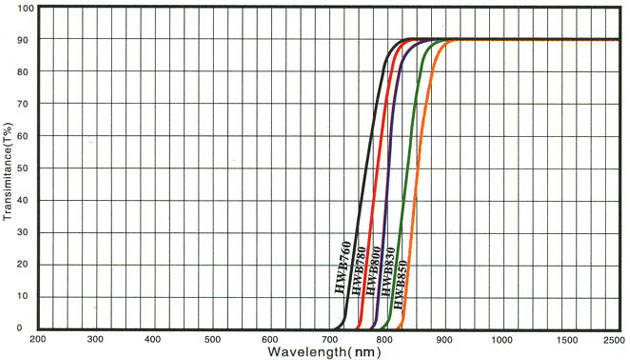

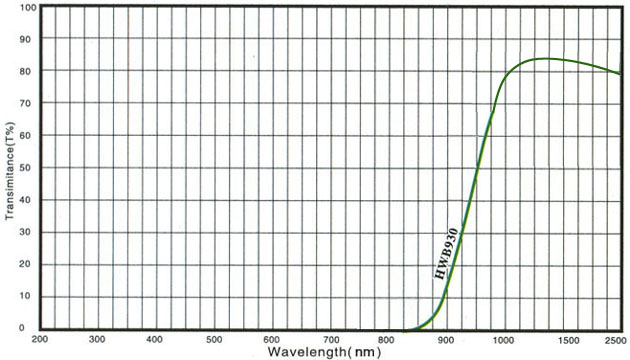

紅外透射可見吸收玻璃光譜圖 紅外透射可見吸收玻璃光譜圖

E-mail:yaguang@ygofg.com TEL:0086-400-602-2286 0086-513-88797122 FAX:0086-513-88796768
