帶通濾光玻璃

帶通濾光玻璃通濾光玻璃簡稱帶通玻璃是一種帶寬比較窄,短波和長波有明顯截止的玻璃,如圖所示。它們的光譜特性由透射比的最大值(TM)及其波長(λM)位置,短波截止波長,長波截止波長和半寬度來表示。 帶通玻璃最大透射比的一半所對應的波長λ1和λ2之差(λ1-λ1)nm稱為半寬度。短波截止波長是在峰值短波側,透射比等於零的波長。長波截止玻長是在峰值長波側,透射比等於零的波長,有些品種,在長波側玻璃透射比達不到零,則以某一波長的透射比表示。帶通玻璃以漢語拼音的第一字母DTB來命名,把透射比最大值的波長位置值作為它們的序號。

帶通濾光玻璃特性
序 號 牌 號 厚度
(mm)
主峰
(TM/λMnm)
短波截止
(T/λnm)
長波截止
(T/λnm)
半帶寬
(λ2-λ1)(nm)
1 DBT400 2 ≧45/400±2 0/320±5 0/525±5 ≦90
2 DBT435 4 ≧48/435±2 0/340±5 ≦2.0/540±5 ≦100
3 DBT470 4 ≧40/470±2
0/340±5 0/600±5 ≦115
4 DBT500 4 ≧48/500±2 0/380±5 0/630±5 ≦100
5 DBT530 2 ≧48/530±2 0/420±5 0/670±5 ≦95
6 DBT545 4 ≧48/545±2 0/400±5 0/720±5 ≦100
7 DBT560 4 ≧40/560±2 0/435±5 0/725±5 ≦104
8 DBT600 4 ≧36/600±2 0/470±5 ≦1.0/800±5 ≦95
9 DBT660 4 ≧44/660±2 0/500±5 ≦2.0/800±5 ≦115
10 DBT700 4 ≧28/700±2 ≦0.5/570±5 ≦2.0/820±5 ≦95
11 DBT720 4 ≧50/720±2 0/500±5 ≦9.0/900±5 ≦140
12 DBT740 4 ≧25/740±2 0/650±5 ≦4.0/900±5 ≦85

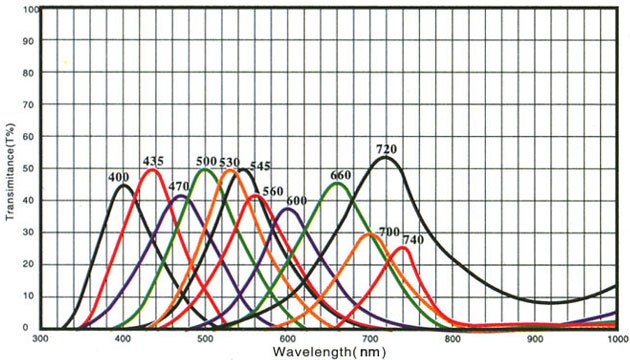

帶通濾光玻璃光譜圖
