带通滤光片 (其它玻璃)

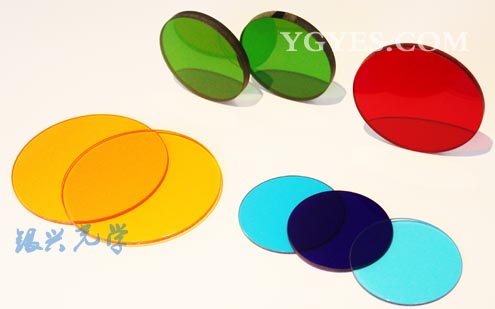

 带通滤光片图片

带通滤光玻璃简称带通玻璃是一种带宽比较窄,短波和长波有明显截止的玻璃,如图所示。它们的光谱特性由透射比的最大值(TM)及其波长(λM)位置,短波截止波长,长波截止波长和半宽度来表示。 带通玻璃最大透射比的一半所对应的波长λ1和λ2之差(λ1-λ1)nm称为半宽度。短波截止波长是在峰值短波侧,透射比等于零的波长。长波截止玻长是在峰值长波侧,透射比等于零的波长,有些品种,在长波侧玻璃透射比达不到零,则以某一波长的透射比表示。带通玻璃以汉语拼音的第一字母DTB来命名,把透射比最大值的波长位置值作为它们的序号。

 特性

牌 号 厚度
(mm)
主峰
(TM/λMnm)
短波截止
(T/λnm)
长波截止
(T/λnm)
半带宽
(λ2-λ1)(nm)
DBT400 2 ≥45/400±2 0/320±5 0/525±5 ≤90
DBT435 4 ≥48/435±2 0/340±5 ≤2.0/540±5 ≤100
DBT470 4 ≥40/470±2 0/340±5 0/600±5 ≤115
DBT500 4 ≥48/500±2 0/380±5 0/630±5 ≤100
DBT530 2 ≥48/530±2 0/420±5 0/670±5 ≤95
DBT545 4 ≥48/545±2 0/400±5 0/720±5 ≤100
DBT560 4 ≥40/560±2 0/435±5 0/725±5 ≤104
DBT600 4 ≥36/600±2 0/470±5 ≤1.0/800±5 ≤95
DBT660 4 ≥44/660±2 0/500±5 ≤2.0/800±5 ≤115
DBT700 4 ≥28/700±2 ≤0.5/570±5 ≤2.0/820±5 ≤95
DBT720 4 ≥50/720±2 0/500±5 ≤9.0/900±5 ≤140
DBT740 4 ≥25/740±2 0/650±5 ≤4.0/900±5 ≤85

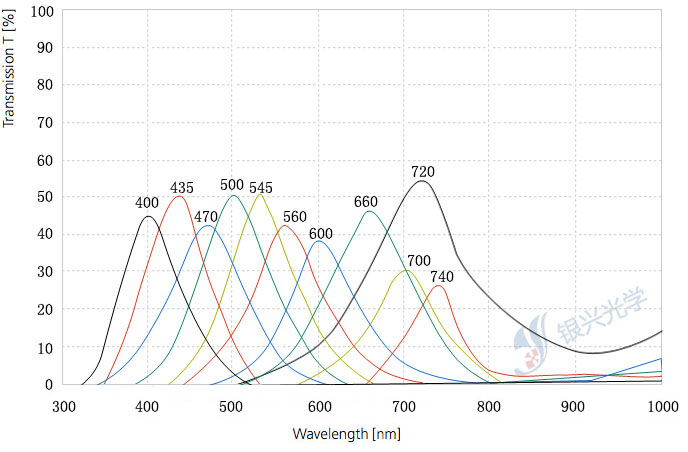

光谱图

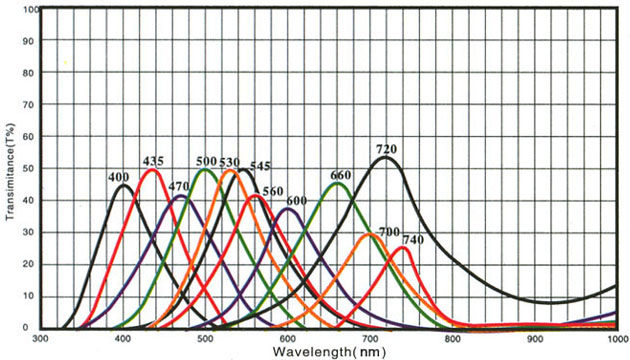

带通滤光片光谱图
