紫外玻璃 (选择吸收型光学玻璃片)

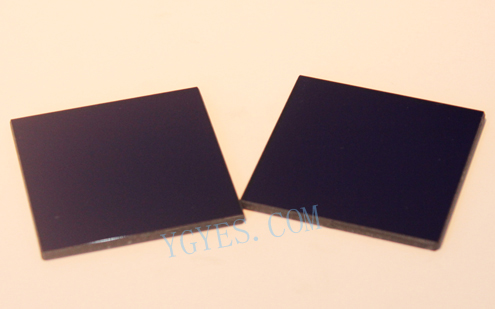

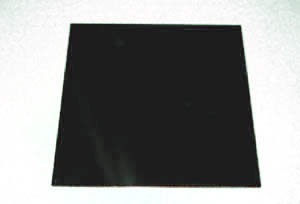

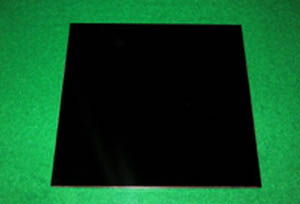

可使紫外线（254nm,310nm,365nm）透过的黑色和蓝色的玻璃。
特性
| 牌 号 | 厚度 (mm) |
A[2856k] | D65 | 化学稳定性 | ND | α×10-7 (/℃) |
Tg (℃) |
Ts (℃) |
S | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| x | y | Y | x | y | Y | DA | DW | |||||||
| ZWB1 | 1 | 0.734 | 0.266 | 0.1 | 0.726 | 0.262 | 0.0 | 4 | 4 | 1.557 | 94 | 529 | 588 | 2.87 |
| ZWB2 | 1 | 0.532 | 0.171 | 0.9 | 0.231 | 0.032 | 0.4 | 2 | 2 | 1.520 | 97 | 515 | 589 | 2.65 |
| ZWB3 | 2 | 0.711 | 0.256 | 0.3 | 0.538 | 0.176 | 0.1 | 2 | 3 | 1.526 | 85 | 527 | 616 | 2.63 |
技术要求及气泡、条纹、应力类级别
| 牌 号 | 厚度 (mm) |
254 (nm) |
280 (nm) |
313 (nm) |
334 (nm) |
365 (nm) |
405 (nm) |
700 (nm) |
气 泡 | 条 纹 | 应 力 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZWB1 | 1 | ≥50.0 | ≥81.0 | ≤1.0 | ≤30.0 | C | 4 | 4 | |||
| ZWB2 | 1 | ≥38.0 | ≥80.0 | ≤8.0 | ≤14.0 | C | 4 | 3 | |||
| ZWB3 | 2 | 34.0 | ≥86.0 | ≤28.8 | ≤64.6 | C | 4 | 4 |

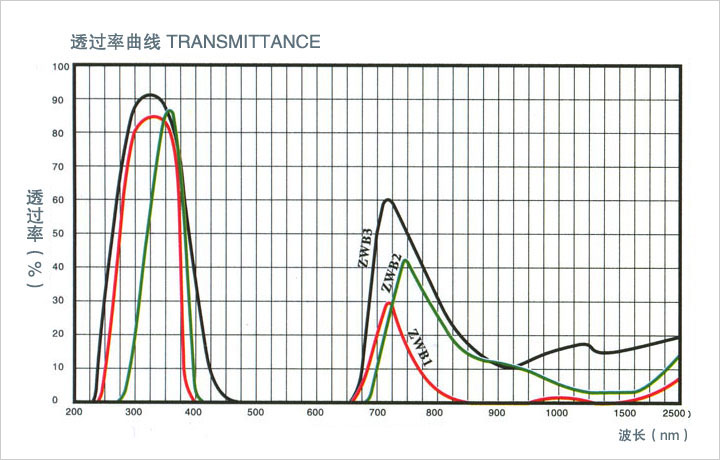

光谱图
