石英玻璃 (其它玻璃)

光学石英玻璃窗口片,能耐高温和高压等优点,是其他光学材料所无法替代的。石英玻璃具有良好的紫外透过性能;可见光和近红外光吸收极低,所以是生产光导纤维的基础材料。热膨胀系数极小,化学稳定性好,气泡、条纹、均匀性、双折射可与一般光学玻璃媲美,它是在恶劣场合下工作优选的光学材料。主要应用于:特种光源,光学仪器,光电子,军工,冶金,半导体,光通讯石英玻璃产品图等领域。它能实验温度:1200度,软化温度为:1730度,具体参数如下:


1.ZS-1 (远紫外光学石英玻璃)对应牌号 JGS1
它是用高纯度氢氧熔化的光学石英玻璃,所以含有大量的羟基(2000ppm),具有优良的透紫外性能,特别是在短波紫外区,其透过性能远远地胜过所有其他玻璃,在185μm处的透过率可达90%,合成石英玻璃在2730nm处具有很强的吸收峰,无颗粒结构。是185—2500mμ波段范围内的优良光学材料。

2.ZS-2(紫外光学石英玻璃)对应牌号 JGS2
石英原料和氢氧焰生产的石英玻璃,含有几十ppm的金属杂质。在2730nm处有吸收峰(羟基含量100-200ppm),有条纹和颗粒结构。它是透过220—2500μm波段范围内的良好材料。

3.HS(红外光学石英玻璃)对应牌号 JGS3
用石英原料和真空电熔法生产的石英玻璃,含有几十ppm的金属杂质。有小气泡,颗粒结构和条纹,几乎不含(OH),具有较高的透红外性能,透过率高达85%以上,其应用波段范围260—3500μm的光学材料。

附:光学石英玻璃JC/T185-1996标准,含光谱透光率、特征等。(原标准JC 185-81(96)《JGS1、JGS2、JGS3,光学石英玻璃》作废。)

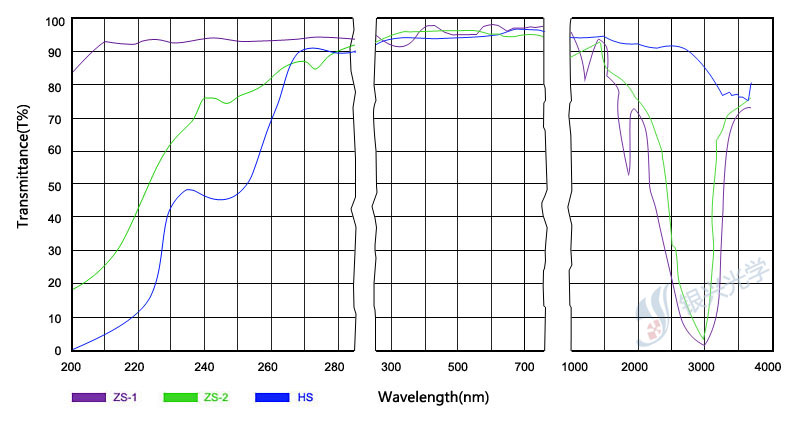

光谱图

石英玻璃光谱图

光学常数

各种光学石英玻璃所能达到的最高类别
  ZS-1 ZS-2 HS
光谱特性
平均透过率
180-2500nm 200-2500nm 260-3500nm
90% 85% 85%
气泡类别 0 2 2
双折射 1-2 1-2 1-2
颗粒结构 1 2 2
条纹 1-2 1-2 2
均匀性 1-2 2 2
荧光 1 2 2
防辐射性能 不变色 轻微变色 变色

物理性能

表1.
机 械 性 能 标 准 值
密度 2.2g/cm3
抗压强度 1100Mpa
抗弯强度 67Mpa
抗拉强度 48Mpa
泊松比μ 0.14~0.17
杨氏模量E 72000Mpa
刚性模量 31000Mpa
莫氏硬度 5.5~6.5
表2.
热 性 能 标 准 值
变形点 1280℃
软化点 1780℃
退火点 1250℃
比热(20~350℃) 670J/kg.℃
热导率(20℃) 1.4W/m.℃
折射率 1.4585
热膨胀系数 5.5×10-7cm/cm. ℃
热加工温度 1750~2050℃
短期使用温度 1300℃
长期使用温度 1100℃
